Артикул:
129443

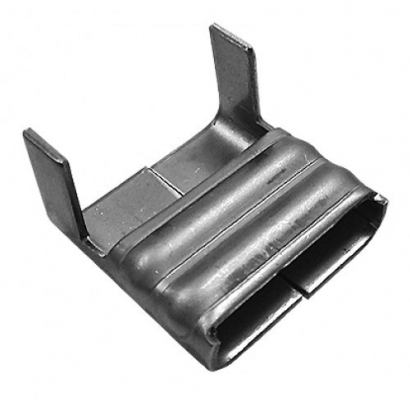

Скрепа для ленты НИЛЕД NC 20 используется для фиксации ленты из нержавеющей стали F 207 на промежуточных опорах.
Последовательность операций монтажа:
Отрезать кусок металлической ленты F 207/ F 107 длиной, слегка превышающей периметр опоры в месте размещения кронштейна (приблизительно, 1 м).
Вставить конец отрезанного куска металлической ленты F 207/ F 107 в паз скрепы NC 20/ NC 10 или в «зубчатый» паз бугеля NВ 20/ NВ 10 на глубину 4 см таким образом, чтобы «усы» скрепы/бугеля находились со стороны короткого конца отрезка ленты.
Согнуть рукой (в перчатках) короткий конец ленты, огибая им скрепу/бугель.
Обернуть металлической лентой опору для крепления кронштейна и продеть другой конец ленты в бугель либо скрепу.
Натянуть ленту F 207, F 107 инструментом винтового типа CVF и, загнув ленту, обрезать ее.
Загнуть специальные ушки на скрепе либо бугеле молотком, зафиксировав ленту.
Требуемый инструмент: инструмент винтового типа CVF (предназначен для натяжения металлической ленты), молоток.
Последовательность операций монтажа:
Отрезать кусок металлической ленты F 207/ F 107 длиной, слегка превышающей периметр опоры в месте размещения кронштейна (приблизительно, 1 м).
Вставить конец отрезанного куска металлической ленты F 207/ F 107 в паз скрепы NC 20/ NC 10 или в «зубчатый» паз бугеля NВ 20/ NВ 10 на глубину 4 см таким образом, чтобы «усы» скрепы/бугеля находились со стороны короткого конца отрезка ленты.
Согнуть рукой (в перчатках) короткий конец ленты, огибая им скрепу/бугель.
Обернуть металлической лентой опору для крепления кронштейна и продеть другой конец ленты в бугель либо скрепу.
Натянуть ленту F 207, F 107 инструментом винтового типа CVF и, загнув ленту, обрезать ее.
Загнуть специальные ушки на скрепе либо бугеле молотком, зафиксировав ленту.
Требуемый инструмент: инструмент винтового типа CVF (предназначен для натяжения металлической ленты), молоток.
Тип товара
|
Скрепа |
Производитель
|
Нилед |
Страна производитель
|
Россия |
Размер, мм
|
24х20х14 |
Вес, кг
|
0.009 |
